Un chariot élévateur à allées étroites (VNA) réduit la largeur de vos allées à environ 1,5 à 1,8 mètre. Cette conception libère un espace précieux dans votre entrepôt pour l'installation de rayonnages et d'emplacements pour palettes. Selon Abel Womack, les systèmes à allées très étroites réduisent la largeur des allées de 3,6 à 4,2 mètres à 1,8 à 2,1 mètres. Ce changement permet un gain de capacité de stockage de 30 à 50 %. En associant des allées ultra-étroites à des mâts de levage à grande hauteur, vous optimisez la hauteur plutôt que l'extension. Vous évitez ainsi de nouvelles constructions. L'aménagement de votre entrepôt avec chariot élévateur VNA permet souvent d'augmenter la capacité de stockage de 20 à 50 % sans dépasser la largeur de l'espace disponible. Pour tout entrepôt, les chariots élévateurs VNA transforment l'espace perdu des allées en un espace de stockage productif.

Qu'est-ce qu'un Chariot élévateur à allées étroites (VNA)?

Définition et conception de base

Un chariot élévateur à allées très étroites (VNA) est un engin de manutention conçu pour les allées beaucoup plus étroites que celles des chariots élévateurs standards. Cette machine peut évoluer dans des espaces aussi réduits que 1,5 mètre. Un chariot élévateur à allées très étroites peut augmenter la capacité de stockage de votre entrepôt jusqu'à 40 %. Sa caractéristique principale est son mât ou sa tourelle pivotante. Ce chariot à tourelle pivote à 180 degrés. Vous pouvez ainsi prélever et déposer des palettes de chaque côté de l'allée sans avoir à faire demi-tour. On trouve des chariots élévateurs VNA dans les centres logistiques, les entrepôts frigorifiques, les plateformes de distribution et les entrepôts de commerce électronique.

Types courants de chariots élévateurs à allées étroites

Les fabricants proposent plusieurs configurations de chariots élévateurs à allées étroites (VNA) pour différentes tâches. camion à tourelle Il s'agit du type le plus courant. Ces chariots à tourelle permettent de manipuler des palettes complètes à des hauteurs de levage importantes. Préparateurs de commandes Les opérateurs peuvent se déplacer sur la plateforme pour la préparation de commandes. Certains chariots à allées étroites (VNA) combinent ces deux fonctions. Chaque type utilise un guidage par câble, un guidage sur rails et des commandes précises. On trouve ces machines dans les centres de distribution à haut volume, les entrepôts automatisés et les plateformes de préparation de commandes pour la grande distribution.

En quoi les chariots élévateurs à allées étroites (VNA) diffèrent-ils des chariots élévateurs standards ?

Les allées traditionnelles mesurent environ 3,20 mètres de large, voire plus. Une allée très étroite ne mesure que 1,50 à 2,10 mètres. Les chariots élévateurs à contrepoids classiques ne peuvent pas circuler en toute sécurité dans des espaces aussi restreints. Un chariot élévateur pour allées très étroites résout ce problème. Sa conception privilégie la densité de stockage au détriment de la vitesse de déplacement. Vous obtenez ainsi davantage d'emplacements pour palettes par mètre carré. Les chariots standards offrent une grande flexibilité dans l'ensemble de votre entrepôt. Les chariots élévateurs pour allées très étroites excellent dans une zone spécifique. Votre entreprise choisit l'outil le plus adapté à chaque zone.

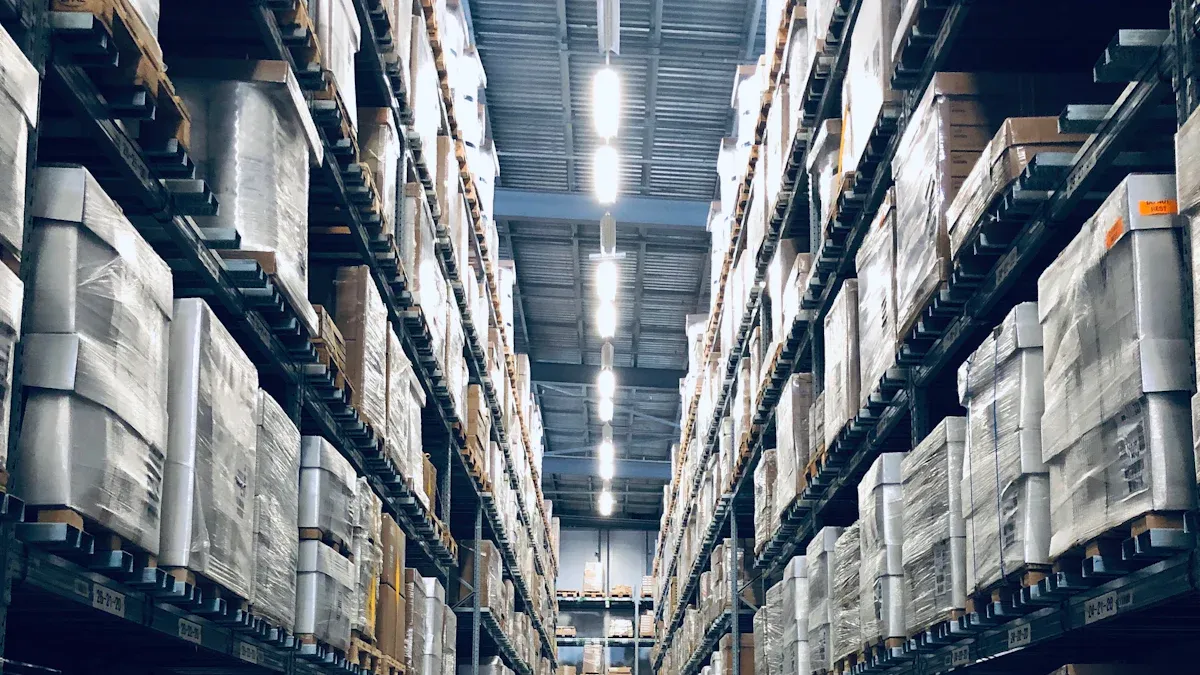

Comment un chariot élévateur à allées étroites (VNA) optimise l'espace de stockage en entrepôt

Des allées ultra-étroites impliquent plus de rayonnages

Le moyen le plus direct pour un chariot élévateur à allées étroites (VNA) de libérer de l'espace en entrepôt est de réduire la largeur des allées. Les chariots élévateurs à contrepoids classiques nécessitent des allées de 3 à 4 mètres de large. Un chariot élévateur à allées étroites, quant à lui, évolue dans des allées de seulement 1,5 à 1,8 mètre de large. Cette différence peut paraître minime sur le papier, mais en pratique, elle transforme radicalement l'agencement de votre entrepôt.

Imaginez ce qui se passe lorsque vous réduisez de moitié la largeur des allées. Vous récupérez cet espace pour le rayonnage. Vous ajoutez des emplacements pour palettes dans le même bâtiment. Vous évitez totalement les coûts d'une nouvelle construction.

Les chiffres le confirment. Une comparaison à empreinte égale met clairement en évidence l'impact :

Voici comment ce gain de 25 % se concrétise étape par étape :

1. Commencez par une configuration à quatre niveaux de même empreinte au sol utilisant des allées de 2,7 m (~9 pi) : 192 emplacements de palettes.

2. Réduisez les allées à 1,8 m (~6 pieds) pour créer une configuration VNA.

3. Résultat : 240 emplacements de palettes dans une empreinte identique.

4. Amélioration nette mesurable : augmentation de 25 % (48 emplacements de palettes supplémentaires).

Les gains sont encore plus importants à grande échelle. Dans un espace identique, sur 5 niveaux, une configuration de rayonnages sélectifs avec allées standard de 3,66 m (12 pieds) comparée à une configuration avec allées très étroites (généralement de 1,83 m à 1,98 m [6 pieds à 6 pieds 6 pouces]) permet de gagner 1 000 emplacements palettes supplémentaires par rapport à la configuration à allées standard, tout en préservant le principe du premier entré, premier sorti (FIFO) pour le stockage et la récupération.

Les chariots à allée très étroite (VNA) sont généralement des chariots à tourelle ou à bras articulé. Ils sont normalement guidés par un câble (scellé dans le béton) ou un équerre et utilisés dans des allées d'une largeur minimale de 1,68 m (66 pouces). En règle générale, la largeur de l'allée doit être de 30 à 45 cm (12 à 18 pouces) supérieure à celle du chariot.

La largeur d'allée requise varie selon le type de chariot élévateur. Les chariots élévateurs électriques à contrepoids nécessitent entre 3 et 4 mètres. Les chariots élévateurs thermiques nécessitent entre 3,6 et 4,2 mètres. Les chariots à mât rétractable nécessitent entre 2,4 et 3 mètres. Les préparateurs de commandes nécessitent entre 2,1 et 2,7 mètres. Les chariots à tourelle, éléments essentiels de la plupart des solutions d'aménagement à allées étroites (VNA), ne nécessitent que 1,5 à 2,1 mètres. Les chariots élévateurs à mât pivotant fonctionnent dans des allées de seulement 1,5 à 1,8 mètre de large. Leurs mâts pivotent à 90 degrés pour récupérer les palettes dans les rayonnages. La carrosserie du chariot élévateur ne tourne jamais. Cette conception élimine le rayon de braquage qui occupe de l'espace au sol dans les aménagements classiques.

Les mâts à grande levée permettent d'exploiter le stockage vertical

Des allées étroites résolvent la moitié du problème. L'autre moitié réside dans la hauteur. Un chariot élévateur à allées étroites équipé d'un mât à grande levée permet de construire les rayonnages verticalement plutôt qu'horizontalement. Vous exploitez ainsi l'espace vertical inutilisé au-dessus de vos rayonnages actuels. Vous multipliez les emplacements de palettes sans ajouter un seul mètre carré au sol.

Les chariots élévateurs standards soulèvent généralement des charges à une hauteur de 4,5 à 6 mètres environ. Les chariots élévateurs pour allées étroites atteignent souvent 9 à 12 mètres. Ces 4,5 à 6 mètres de hauteur supplémentaires modifient considérablement la densité de stockage de votre entrepôt. Vous pouvez ainsi installer davantage de niveaux de rayonnage sur la même surface au sol. Un système de rayonnage à quatre niveaux peut devenir un système à cinq ou six niveaux.

Le Chariot élévateur électrique à mât rétractable Cet appareil illustre parfaitement cette capacité. Il déploie ses fourches pour placer les palettes dos à dos. Il supporte des charges jusqu'à 2 041 kg (4 500 lb) et une hauteur de levage de près de 9 mètres (30 pieds). Il est ainsi parfaitement adapté aux systèmes de rayonnages grande hauteur et aux applications de stockage intensif.

Si votre style de préparation de commandes le permet, le chariot élévateur à allées étroites (VNA) est la solution idéale pour optimiser l'espace et la productivité. Il est particulièrement adapté à l'utilisation de rayonnages hauts, car l'opérateur peut lever les fourches pour une visibilité parfaite.

Les chariots élévateurs à tourelle surélevée vont encore plus loin. L'opérateur s'élève avec les fourches, ce qui lui assure une visibilité parfaite à toutes les hauteurs de levage. Il peut ainsi déposer et récupérer des palettes avec précision jusqu'à 12 mètres de hauteur. Il maintient sa productivité même à des hauteurs qui ralentiraient un cariste classique.

L'association d'allées ultra-étroites et de mâts de levage de grande hauteur crée un effet cumulatif. Les allées plus étroites permettent de gagner de l'espace au sol, tandis que les mâts plus hauts offrent un gain d'espace vertical. Ensemble, ces deux facteurs permettent d'atteindre des gains de capacité de stockage de 20 à 50 %, caractéristiques des chariots élévateurs à allées étroites (VNA) performants pour les projets d'entrepôt.

Configurations de rayonnages denses compatibles avec les VNA

Tous les systèmes de rayonnage ne sont pas compatibles avec un chariot élévateur à allées étroites (VNA). Il est essentiel d'adapter la configuration de vos rayonnages aux capacités du chariot. Un mauvais choix engendre des coûts inutiles et des problèmes opérationnels.

Voici une comparaison des principales options de rayonnage :

Les systèmes VNA se situent à l'extrémité de ce spectre. Ils offrent une densité maximale. Ils nécessitent des chariots à tourelle dédiés et, souvent, un guidage par câble ou rail.

Il existe une idée fausse courante concernant les systèmes de stockage VNA qui mérite d'être clarifiée. Le VNA n'est pas un système de stockage haute densité comme le rackage à insertion directe ou le rackage à poussage. Il s'agit fondamentalement d'un rackage sélectif à une seule profondeur. Cette distinction est importante pour votre exploitation :

• Chaque palette est directement accessible, sans avoir à fouiller dans des emplacements bloqués.

• La rotation des stocks selon la méthode premier entré, premier sorti (FIFO) est préservée.

• La sélectivité des palettes est maintenue à 100 %, mais dans un espace plus réduit.

• Les rayonnages à double profondeur ne peuvent pas être utilisés dans les configurations VNA, car les chariots à tourelle ne peuvent pas physiquement atteindre une deuxième position de palette empilée derrière la première.

Cela signifie que votre système de racks VNA vous offre le meilleur des deux mondes. Vous bénéficiez de l'optimisation de l'espace des systèmes de stockage à allées très étroites, tout en conservant la sélectivité et la rotation des stocks des racks sélectifs standard. Vous ne sacrifiez ni l'accessibilité à la densité.

L'équipement permettant ce fonctionnement se divise en deux catégories. Les chariots trilatéraux utilisent une tête de fourche rotative qui atteint les deux faces des rayonnages ainsi que le devant de l'allée. Les chariots bilatéraux utilisent des fourches télescopiques logées dans un berceau et peuvent circuler dans des allées encore plus étroites que les chariots trilatéraux. Les deux types de chariots reposent sur des systèmes de guidage. Le guidage mécanique (sur rail) utilise un rail physique ancré au sol et des galets de guidage sur le chariot. Le guidage par câble utilise un câble sous tension intégré au sol qui crée un champ magnétique détecté par des capteurs sur le chariot.

Le choix entre ces options dépend de votre application spécifique d'allée très étroite (VNA). Tenez compte des dimensions de vos allées, de la hauteur de vos rayonnages et de vos exigences de débit. Une configuration adaptée optimise l'utilisation de l'espace de votre entrepôt. Une configuration inadaptée engendre des goulots d'étranglement et des risques pour la sécurité.

Pour la plupart des opérations, l'optimisation de la densité d'un entrepôt passe par une planification rigoureuse. Il faut mesurer l'espace disponible, choisir le chariot élévateur adapté et configurer les rayonnages en conséquence. Le résultat : un entrepôt qui stocke davantage de palettes dans un espace réduit, sans compromis sur la sécurité ni l'accessibilité.

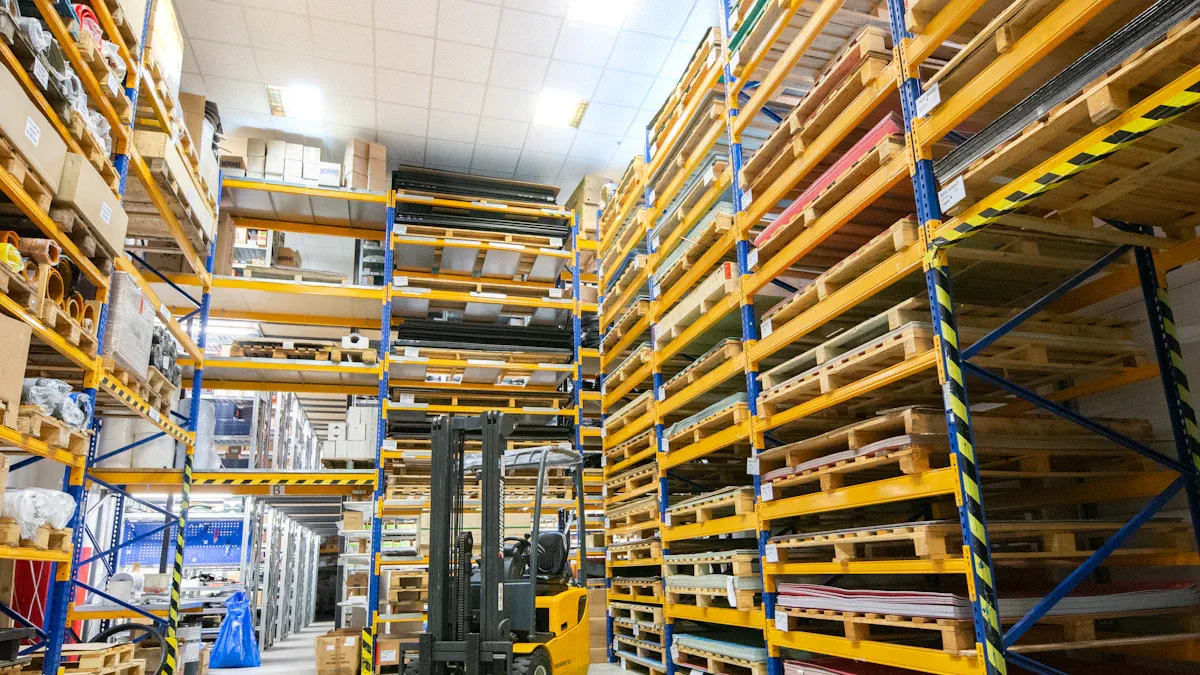

Comparaison directe entre chariots élévateurs à allées étroites (VNA) et chariots élévateurs standards

Largeur des allées et densité de stockage

Le premier critère de comparaison est la largeur des allées. Un chariot élévateur à contrepoids standard nécessite entre 3,8 et 3,9 mètres. Un chariot élévateur à allées très étroites (VNA) évolue dans une largeur de seulement 1,5 à 2,1 mètres. Cette différence de 2 mètres par allée se traduit directement par un plus grand nombre de rangées de rayonnages. Votre chariot élévateur VNA transforme cet espace récupéré en emplacements palettes supplémentaires. La densité de votre stockage augmente sans extension du bâtiment. C'est là le principal avantage pour tout entrepôt envisageant un investissement dans un chariot élévateur VNA.

Hauteur de levage et capacité de charge

Les chariots à mât rétractable standard lèvent les palettes de 9 à 12 mètres. Les chariots à tourelle offrent une hauteur de levage équivalente, mais leurs fourches pivotent à 180 degrés. Vous pouvez ainsi déposer des palettes de part et d'autre de l'allée sans déplacer le chariot. Cette conception à tourelle préserve la capacité de charge à pleine hauteur de levage. Vous pouvez manipuler des palettes complètes à des hauteurs inaccessibles aux équipements standards. De plus, le chariot à tourelle permet à l'opérateur de rester assis avec les fourches, ce qui lui offre une visibilité optimale à 12 mètres. Le tableau ci-dessous compare les deux types de chariots :

débit et vitesse de déplacement

Le compromis se manifeste au niveau du débit. Les chariots élévateurs standards se déplacent plus rapidement sur de longues distances. Les chariots à tourelle sont plus lents, mais ils ne font jamais demi-tour en bout d'allée. Leurs fourches rotatives éliminent des manœuvres entières. Chaque pose de palette se fait par un mouvement court et direct. De nombreux systèmes VNA utilisent un guidage par câble ou rail. Cela maintient le chariot centré, permettant ainsi à l'opérateur de se concentrer sur le levage plutôt que sur la direction.

Les chariots à tourelle excellent également dans les opérations à haute densité. Chaque cycle a une durée constante. Les opérateurs acquièrent rapidement une bonne maîtrise des gestes. La configuration très étroite des allées réduit la distance parcourue entre les prélèvements. On déplace moins de mètres par palette.

Résultat : les équipements standards sont plus rapides en espace ouvert, mais les chariots élévateurs à allées étroites sont plus performants en termes de palettes déplacées par heure dans les rayonnages étroits.

Compromis en matière de coûts et d'opérations

Les systèmes VNA exigent un investissement initial plus important. Un chariot à tourelle coûte nettement plus cher qu'un chariot à mât rétractable standard. Il faut également installer un guidage par câbles dans chaque allée. Cette installation nécessite la découpe du sol en béton et l'enrobage des câbles. Dans certains entrepôts, un ponçage ou un nivellement du sol est nécessaire avant l'installation. Ces coûts s'accumulent rapidement. Un responsable d'entrepôt a déclaré avoir dépensé 15 000 $ par allée pour la seule installation du guidage.

Vous devez également faire des compromis opérationnels. Les chariots élévateurs standard offrent une grande flexibilité d'utilisation dans votre entrepôt. Ils permettent de manœuvrer aussi bien les quais de chargement que les zones de préparation et les rayonnages. Les chariots à tourelle, quant à eux, excellent dans un domaine spécifique. Ils manquent de polyvalence pour une utilisation multi-usages. Vous pourriez avoir besoin d'une flotte mixte. Cette approche engendre des coûts d'équipement supplémentaires, mais préserve la flexibilité opérationnelle.

Les coûts d'entretien varient également. Les chariots à tourelle sont équipés de mécanismes rotatifs complexes et de capteurs de guidage. Ces composants nécessitent l'intervention de techniciens spécialisés formés par le constructeur. L'entretien des chariots à mât rétractable standard reste plus simple et moins onéreux. La mécanique sophistiquée de ces machines fait grimper les coûts de service. Vous payez un prix plus élevé pour cette technologie de pointe.

Les coûts de formation dépassent ceux de la certification standard pour chariots élévateurs. Les opérateurs doivent maîtriser les systèmes de guidage par câbles, les protocoles de circulation en allées étroites et les techniques de positionnement précises. La formation est plus approfondie que la simple utilisation d'un chariot élévateur. Prévoyez un budget pour une formation d'intégration plus longue.

Cependant, dans certains contextes, le VNA présente un avantage financier indéniable. Les gains de capacité de stockage se traduisent directement par un potentiel de revenus accru. Vous évitez les coûts d'agrandissement des bâtiments et réduisez vos dépenses liées au foncier et aux taxes foncières. Pour les opérations à fort volume, le retour sur investissement se situe généralement entre un et trois ans. Ce retour se mesure non seulement en nombre de palettes occupées, mais aussi en coûts de construction évités.

La décision dépend de vos besoins spécifiques. Évaluez vos exigences en matière de débit, l'état actuel de votre espace de stockage et vos objectifs à long terme. Calculez le coût total de possession, et pas seulement le prix d'achat. Cette analyse déterminera si les gains de densité justifient l'investissement.

Exigences opérationnelles des systèmes VNA

Planéité et état de surface du sol

La qualité du sol est déterminante pour le succès ou l'échec de vos systèmes VNA. Les chariots élévateurs VNA sont dépourvus de suspension. La moindre irrégularité du terrain se répercute sur le mât. Il est donc impératif de poncer les zones inégales et de niveler la surface avant l'installation. Votre sol doit également résister à la détérioration causée par les impacts répétés des chariots élévateurs lourds.

Les sols d'entrepôt utilisent les niveaux de tolérance FM. FM1 représente la plus haute précision. FM3 tolère une plus grande marge de tolérance. Les entrepôts automatisés à grande hauteur nécessitent généralement FM1 ou FM2. Les chariots élévateurs à allées très étroites requièrent des sols parfaitement plats pour maintenir le mât vertical et la charge stable. Même de légères irrégularités du sol peuvent entraîner un basculement. Plus la largeur des allées diminue, plus les exigences de planéité du sol sont strictes afin d'éviter les collisions avec les rayonnages. Il est donc essentiel de planifier conjointement la tolérance FM et la largeur des allées.

Dimensions des allées et tolérances des rayonnages

Avant de repenser votre agencement, vous devez déterminer la largeur optimale des allées et calculer la hauteur sous plafond maximale utilisable. Un système de rayonnage VNA standard convient généralement. Il n'est pas nécessaire d'utiliser des structures métalliques spéciales. Cependant, pour faciliter l'utilisation des chariots élévateurs à tourelle, vous devrez construire des rayonnages plus hauts. Évaluez la hauteur sous plafond de votre entrepôt. Il vous faudra peut-être adapter l'éclairage pour compenser la hauteur accrue des rayonnages et des élévateurs.

Systèmes de guidage : filaires, ferroviaires et magnétiques

Dans les allées très étroites, le déplacement en espace restreint exige un guidage actif. Vous avez le choix entre des rails mécaniques et un guidage par câble électromagnétique. Les rails mécaniques utilisent un rail en acier avec des galets de guidage latéraux. Le guidage par câble repose sur un fil enterré émettant un champ magnétique basse fréquence. Des capteurs embarqués surveillent ce champ. Les chariots à tourelle nécessitent également un espace de stockage suffisant à proximité de la zone VNA. Des stations de prélèvement et de dépôt dédiées assurent le transfert des marchandises entre le stockage à haute densité et le transport horizontal standard. Parmi les mesures de sécurité, on trouve un système de protection individuelle (SPI) pour le ralentissement automatique en bout d'allée. Des étiquettes RFID ou des aimants permettent de suivre la position. Des dispositifs de verrouillage dépendant de la zone limitent la vitesse, la hauteur de levage ou le mouvement des fourches dans les zones à haut risque.

Options d'alimentation et infrastructure de recharge

La quasi-totalité des chariots élévateurs à voie étroite (VNA) actuellement sur le marché sont alimentés par un moteur électrique. Votre stratégie de recharge influe sur la disponibilité de votre matériel, l'agencement de votre atelier et votre budget électrique. Choisissez la solution la mieux adaptée à vos horaires de travail avant de vous engager.

La recharge d'opportunité convient à la plupart des systèmes VNA dans les bâtiments à forte activité. Vous branchez l'appareil pendant les pauses et vous vous affranchissez complètement de la salle des batteries. Planifiez soigneusement votre consommation électrique :

• Une batterie lithium-ion 48V/600Ah sur une machine à contrepoids de taille moyenne consomme environ 8 à 10 kWh par poste de travail.

• Une flotte de 20 camions au lithium fonctionnant sur deux équipes devrait prévoir un débit électrique quotidien de 320 à 400 kWh (y compris une marge de sécurité de 20 % pour la demande).

• Prévoir un budget de 15 000 $ à 40 000 $ pour la mise à niveau de l'infrastructure électrique lors de la conversion d'une flotte de 15 à 25 camions de batteries au plomb-acide à des batteries lithium-ion avec recharge d'opportunité.

• Un ingénieur électricien agréé doit valider la capacité du panneau et le cheminement des conduits avant l'installation.

Les chariots à tourelle et autres équipements à allées étroites (VNA) tirent pleinement profit de l'alimentation par batteries lithium-ion. Ces machines fonctionnent de longues heures dans des rayonnages à forte densité, et chaque minute d'arrêt pour recharger vous coûte des manutentions de palettes.

Les chariots élévateurs modernes pour allées étroites sont conçus pour des allées d'environ 1,7 mètre de large. Équipés de batteries lithium-ion haute performance et d'une capacité de charge rapide, ils réduisent les temps d'arrêt et améliorent la continuité des équipes dans les environnements logistiques à haute densité. Les chariots élévateurs autonomes à allées étroites et les gerbeurs robotisés intègrent ces systèmes lithium-ion pour optimiser la circulation des marchandises dans les entrepôts complexes.

Les chariots élévateurs à tourelle sont également parfaitement adaptés à la recharge rapide lorsque votre exploitation fonctionne en deux ou trois équipes. Vous récupérez la majeure partie de leur capacité pendant une seule pause déjeuner. Ce système permet à votre flotte de rester productive sans batteries de rechange.

Avantages commerciaux des opérations à allées très étroites

Augmentation du nombre d'emplacements de palettes par pied carré

Le passage à une configuration à allées étroites (VNA) permet d'optimiser l'espace au mètre carré pour l'installation des rayonnages. Les chiffres parlent d'eux-mêmes. Grâce à ces allées très étroites, l'espace occupé par les chariots élévateurs classiques en manœuvres est optimisé pour les rayonnages.

Les entrepôts à allées étroites offrent un avantage unique en matière d'optimisation de la densité de stockage, grâce à une augmentation significative du nombre de rayonnages installés sur une surface donnée. Les entreprises peuvent ainsi stocker davantage de marchandises sans nécessiter de surface supplémentaire, en optimisant l'espace vertical avec des rayonnages plus hauts.

Votre opération génère plusieurs gains simultanément :

• Densité de stockage accrue avec une sélectivité totale des palettes : les rayonnages VNA optimisent l’utilisation de l’espace tout en gardant chaque palette directement accessible, contrairement aux systèmes à accumulation ou à poussage.

• Compatible avec la méthode FIFO (premier entré, premier sorti) : grâce à l'accès direct à chaque palette, les entreprises peuvent appliquer la méthode FIFO sans interruption.

• Productivité accrue : les chariots à tourelle peuvent fonctionner rapidement et efficacement dans les allées étroites.

• Meilleure utilisation de l'espace : la capacité verticale est pleinement optimisée dans les entrepôts de grande hauteur.

• Sécurité accrue : les systèmes de chariots élévateurs guidés réduisent la probabilité de collisions avec les rayonnages.

• Économies à long terme : les entreprises évitent les coûteux agrandissements ou déménagements de bâtiments.

Réduction des coûts de construction et d'expansion

Vous évitez la construction d'un nouveau bâtiment lorsque votre entrepôt existant contient davantage de stock. Cet avantage à lui seul justifie souvent l'investissement total dans un entrepôt à très grande capacité. Vous vous épargnez l'achat de terrains, les frais de permis et les délais de construction. Votre capacité de stockage accrue provient d'une meilleure utilisation de l'espace, et non d'un bâtiment plus grand.

Les systèmes VNA s'adaptent à la croissance de votre entreprise. Vous pouvez ajouter des niveaux de rayonnage, intégrer de nouvelles technologies ou reconfigurer l'agencement pour différents produits. Grâce à leurs composants modulaires, l'extension est simplifiée. Vous pérennisez ainsi votre activité sans interruption majeure.

Économies sur la main-d'œuvre, l'énergie et les assurances

Vous réduisez vos coûts de main-d'œuvre grâce à l'augmentation du nombre de palettes déplacées par heure par les chariots à tourelle. Le guidage réduit la fatigue de l'opérateur et accélère chaque cycle. Les coûts énergétiques diminuent grâce à l'efficacité énergétique des solutions VNA électriques. Les primes d'assurance baissent souvent, car les systèmes guidés réduisent les dommages aux rayonnages et les collisions. Ces économies s'accumulent au fil du temps. Votre système VNA vous apporte une valeur ajoutée bien supérieure à son prix d'achat initial.

Délai de récupération et attentes en matière de retour sur investissement

Il vous faut des chiffres concrets avant d'investir dans un système VNA. La plupart des entreprises amortissent leur investissement en deux à trois ans. Ce délai fait des allées très étroites l'une des améliorations de manutention les plus rentables.

Le calcul commence par vos coûts de stockage actuels. Un projet classique est rentabilisé en 24 à 36 mois. Les exploitations électriques à une seule équipe sont souvent rentabilisées en 18 à 24 mois. Les exploitations à plusieurs équipes accélèrent encore ce délai, surtout si vous utilisez des batteries lithium-ion avec recharge rapide.

Votre retour sur investissement provient de trois sources. Premièrement, la valeur ajoutée du stockage. La plupart des entrepôts voient leur densité de stockage augmenter de 40 à 60 % après conversion. Prenons l'exemple d'un entrepôt de 4 645 mètres carrés (50 000 pieds carrés). Avant la transformation, il pouvait contenir 2 000 palettes. Désormais, il peut en contenir 3 200 sur la même surface. Cette augmentation de 60 % se traduit directement par un potentiel de revenus accru.

Deuxièmement, gains de productivité. Les chariots à tourelle déplacent plus de palettes par heure que les équipements standards. Ils éliminent complètement les manœuvres de demi-tour. Les opérateurs effectuent plus de cycles en moins de temps. Ces heures gagnées se traduisent par des économies sur votre masse salariale.

Troisièmement, vous évitez les coûts d'expansion. Vous n'avez pas à financer de nouvelles constructions, l'achat de terrains ni les frais de permis. Votre bâtiment existant peut contenir le stock supplémentaire.

La réduction du coût total de possession sur cinq ans pour les équipements de manutention électriques atteint 43 %. Une flotte de dix unités permet d'économiser environ 545 000 $ sur cette période. Ces chiffres incluent la maintenance, l'énergie et la main-d'œuvre.

Le retour sur investissement (ROI) se mesure à l'aide d'une formule simple : additionnez la valeur ajoutée de votre stockage, les gains de productivité du travail et les coûts d'expansion évités. Divisez ensuite ce total par votre investissement initial. Les investissements VNA performants affichent un rendement annuel supérieur à 25 %, un chiffre bien supérieur au seuil de 15 % généralement admis pour un projet d'investissement classique.

Les chariots à tourelle offrent le meilleur retour sur investissement dans les environnements à haute densité. Ils optimisent la valeur par heure d'exploitation en augmentant la densité de production. Votre retour sur investissement dépend de votre installation, de votre système de rayonnage et de vos horaires de travail. Calculez vos chiffres avant d'acheter.

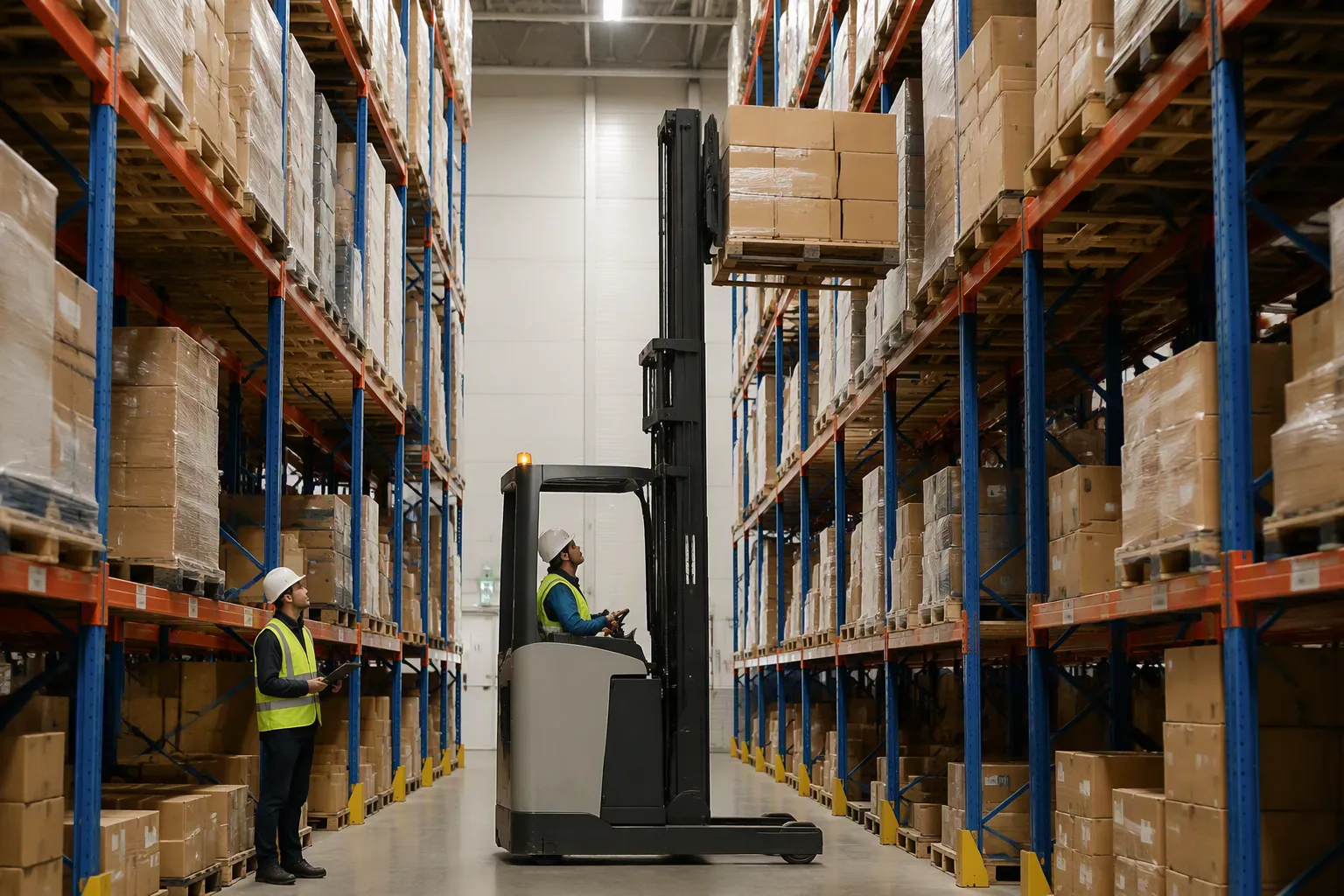

Comment choisir le chariot élévateur à allées étroites (VNA) adapté ?

Choisir le chariot élévateur à allées étroites (VNA) adapté exige une planification rigoureuse. Il est impossible de se fier uniquement à l'intuition ou aux brochures des fournisseurs. Chaque entrepôt présente des dimensions, des profils de charge et des agencements de rayonnages spécifiques. Un chariot idéal pour un site peut s'avérer inadapté à un autre. Suivez ces trois étapes pour choisir l'équipement qui correspond parfaitement à vos besoins.

Étape 1 : Mesurer les allées, les hauteurs et les charges

Des mesures précises sont essentielles pour réussir l'achat d'un chariot élévateur à allées étroites (VNA). Il est indispensable d'effectuer une inspection de vos installations avant de contacter un fournisseur. Une étude de site réalisée par un professionnel permet de recueillir plusieurs données cruciales, telles que la largeur des allées, les capacités de levage, la hauteur des rayonnages, l'environnement d'exploitation et d'autres facteurs spécifiques à votre entrepôt. Chaque mesure influencera le choix de votre équipement.

Commencez par les points de passage les plus étroits. Parcourez votre entrepôt et repérez chaque passage étroit, porte et colonne. Mesurez ces zones en premier. Un seul goulot d'étranglement peut éliminer un candidat idéal pour la livraison d'un camion.

La largeur des allées est le critère prioritaire. Un chariot élévateur à allées très étroites évolue généralement dans des allées de 1,5 à 1,8 mètre de large. Les chariots élévateurs à contrepoids standard nécessitent entre 3 et 4 mètres. Cette différence influence le calcul de la densité de stockage. Le tableau ci-dessous présente les largeurs d'allées minimales typiques par type de chariot :

Il faut également tenir compte du dégagement de sécurité. Les allées doivent comporter un espace de 30 à 50 cm de chaque côté. Cela évite les collisions et les pincements lors des manœuvres des chariots élévateurs. Si deux chariots élévateurs doivent se croiser dans la même allée, ajoutez la largeur cumulée des deux machines et 50 à 100 cm de dégagement de sécurité. Les rayonnages en hauteur nécessitent un dégagement supplémentaire pour assurer leur stabilité. Le balancement des chariots élévateurs en hauteur exige plus d'espace qu'au niveau du sol.

Les dimensions des charges influent considérablement sur la largeur des allées. La largeur des palettes et la taille globale des charges (par exemple, 1 000 mm, 1 200 mm ou plus) modifient vos besoins en espace. L’agencement des rayonnages est également important. Les rayonnages à simple profondeur, à double profondeur ou à grande hauteur ont une incidence sur l’espace de manœuvre des chariots élévateurs. Lors de la conception, utilisez un logiciel de CAO ou des simulations 3D pour vérifier l’agencement de vos allées.

Les mesures de hauteur sont tout aussi importantes. Vous devez calculer la hauteur maximale de votre niveau de rayonnage supérieur. Le rail de support doit se situer au moins 20 cm (7,9 pouces) en dessous de la hauteur de levage maximale. Ceci garantit que les palettes ne frottent pas contre la poutre lorsque le mât est entièrement déployé. La hauteur du mât rétracté détermine la hauteur requise des portes, des passages inférieurs et des plafonds. Maintenez un dégagement minimal de 50 cm (19,7 pouces) entre le mât rétracté et le plafond ou les poutres supérieures. Prévoyez toujours une marge de 50 cm (19,7 pouces) au-dessus de la hauteur de levage maximale.

Les dégagements pour les rayonnages doivent respecter des règles spécifiques. Les montants latéraux extérieurs doivent dépasser d'au moins 48 cm (19 pouces) le niveau de charge supérieur. Les montants intérieurs doivent dépasser d'au moins 9,9 cm (3,9 pouces). Si vous utilisez des traverses supérieures dans les allées, maintenez un dégagement vertical d'au moins 15 cm (5,9 pouces) entre celles-ci et la charge ou le mât.

La capacité de charge requiert la même attention. Identifiez le centre de gravité de votre palette standard. Les palettes standard ont généralement un centre de gravité situé à 60 cm (24 pouces) de l'axe de la fourche. Si vous manipulez des caisses hors gabarit ou des matériaux longs, tenez compte de la réduction de la capacité utile due au déplacement du centre de gravité. Adaptez le tonnage à vos besoins en stockage. Une unité hors gabarit (par exemple, 3 600 kg au lieu de 2 250 kg) nécessite plus d'espace dans les allées pour la manœuvre. De plus, elle gaspille l'espace de stockage si vous ne déplacez que des charges légères.

La planéité du sol exige des tolérances plus strictes que pour les chariots élévateurs standards. Le dégagement latéral minimal et le travail en hauteur amplifient la moindre irrégularité. Il est recommandé de faire réaliser un relevé de planéité du sol par un professionnel avant l'installation d'un système VNA. La planéité du sol doit être conforme aux spécifications du fabricant avant la mise en service. Il convient également de vérifier la compatibilité avec les systèmes de guidage par rails ou par câbles.

Suivez cette séquence de mesures pour déterminer la largeur d'allée requise :

1. Mesurez les points de contrainte les plus importants dans l'agencement de votre entrepôt avant de choisir votre équipement.

2. Calculer le rayon de braquage minimal (RBM) du chariot élévateur candidat.

3. Ajoutez le MTR à la longueur de votre chargement.

4. Prévoyez un dégagement d'au moins 12 pouces pour permettre des manœuvres en toute sécurité et déterminer la largeur d'allée requise.

Pour les environnements VNA avec des allées d'environ 1,80 m, utilisez des systèmes de guidage par câble ou sur rail. Ces systèmes maintiennent la machine centrée et évitent d'endommager les racks.

Étape 2 : Choisir le type de camion adapté à votre rayonnage

Votre système de rayonnage détermine le chariot élévateur à allées étroites (VNA) adapté à votre activité. Un mauvais choix peut engendrer des goulots d'étranglement, des risques pour la sécurité et un gaspillage d'investissement. Commencez par identifier votre type de rayonnage, puis choisissez l'équipement approprié.

Le rayonnage à double profondeur et le rayonnage à simple profondeur nécessitent des approches totalement différentes. Le tableau ci-dessous illustre cette correspondance :

Le rayonnage double profondeur stocke deux palettes dos à dos. La seconde palette n'est pas directement accessible. Ceci induit une gestion des stocks de type LIFO ou FILO. Un chariot élévateur à double mât rétractable ou un chariot élévateur équipé d'un pantographe télescopique est nécessaire pour ce type d'installation. Ces engins requièrent des allées plus larges, souvent d'environ 3 mètres, en raison de la portée accrue.

Le rayonnage sélectif à simple profondeur dans une configuration VNA offre une sélectivité directe à 100 %. Chaque palette est accessible sans déplacer d'autre charge. Ceci permet une gestion des stocks FIFO et FEFO. Un chariot élévateur à tourelle ou à mât pivotant avec système de guidage est adapté à cette configuration. La largeur des allées est réduite à environ 1,7 à 2,4 mètres.

Un chariot élévateur à tourelle utilise une tête de fourche rotative. L'opérateur prélève et dépose des palettes de part et d'autre de l'allée sans avoir à faire demi-tour. Les chariots élévateurs à tourelle à cabine avancée soulèvent l'opérateur grâce aux fourches, ce qui lui assure une visibilité optimale à toutes les hauteurs. Les chariots à mât pivotant utilisent un mât qui pivote à 90 degrés pour desservir les deux faces des rayonnages.

Votre système de rayonnage VNA doit être compatible avec le mécanisme de levage du chariot élévateur. Les chariots trilatéraux permettent d'accéder aux deux faces du rayonnage ainsi qu'à l'avant de l'allée. Les chariots bilatéraux utilisent des fourches télescopiques et opèrent dans des allées encore plus étroites. Vérifiez la configuration de votre rayonnage avant de choisir un type de chariot élévateur.

Tenez également compte de vos besoins en débit. Les chariots à tourelle excellent dans les opérations à haute densité et à volume élevé. Ils déplacent plus de palettes par heure dans les rayonnages compacts que les équipements standards. Si votre activité combine la manutention de palettes et la préparation de commandes à l'unité, un chariot combiné pourrait mieux vous convenir.

Étape 3 : Sélectionner le système de guidage approprié

Les systèmes de guidage maintiennent votre chariot élévateur VNA centré dans l'allée. Ils préviennent les dommages aux rayonnages et permettent une circulation ultra-étroite, caractéristique du stockage VNA. Trois options principales s'offrent à vous : le guidage par câble, le guidage sur rail et le guidage magnétique. Chacune présente des avantages spécifiques.

Le guidage par câble utilise un fil conducteur intégré au sol. Ce fil émet un champ magnétique basse fréquence. Des capteurs embarqués détectent ce champ et dirigent automatiquement le chariot. L'installation nécessite de découper le sol en béton et d'y enfouir le câble. Cette solution offre une grande flexibilité car le tracé du câble peut être sinueux et ramifié. Il est ainsi possible de reconfigurer les allées ultérieurement avec un effort modéré.

Le guidage sur rails utilise un rail en acier physique ancré au sol. Des galets de guidage sur le chariot suivent le rail. Ce système mécanique assure un suivi extrêmement précis et des tolérances d'allée très serrées. Le guidage sur rails convient aux opérations avec des configurations fixes et des exigences de densité maximale. Son principal inconvénient réside dans son manque de flexibilité : déplacer un rail implique de couper et de réancrer l'acier.

Le guidage magnétique utilise des aimants ou des étiquettes RFID placés le long de l'allée. Des capteurs sur le chariot lisent ces marqueurs pour le suivi de position. Ce système est moins coûteux à installer que les systèmes à câbles ou à rails. Il facilite également les modifications d'agencement. Cependant, le guidage magnétique offre un contrôle de direction continu moins précis que les systèmes à câbles ou à rails.

Votre choix dépend de plusieurs facteurs. Tenez compte des dimensions de vos allées, de la hauteur des racks et de vos exigences de débit. Pensez à vos plans d'aménagement à long terme. Un site susceptible de reconfigurer ses racks dans deux ans doit privilégier la flexibilité. Un site avec un aménagement permanent peut privilégier la précision.

Les solutions modernes pour allées à forte densité (VNA) combinent souvent différents types de guidage. Des dispositifs de verrouillage dépendants de la zone limitent la vitesse, la hauteur de levage ou le mouvement des fourches dans les zones à haut risque. Un système de protection individuelle (EPI) assure un ralentissement automatique en bout d'allée. Des étiquettes RFID ou des aimants permettent de suivre la position des chariots dans l'allée. Ces dispositifs de sécurité protègent vos opérateurs et vos rayonnages.

Des stations de prélèvement et de déchargement dédiées assurent le transfert des marchandises entre le stockage à haute densité et le transport horizontal standard. Un espace de préparation suffisant est nécessaire à proximité de la zone VNA. Prévoyez cet espace lors de la conception de votre aménagement. Un espace de préparation insuffisant crée des goulots d'étranglement qui annulent les gains de densité obtenus.

Testez le système de guidage avant de l'acheter. Demandez une démonstration dans un entrepôt similaire au vôtre. Assurez-vous que le système est adapté à la configuration de votre sol, au poids de vos charges et à vos objectifs de débit. Un système de guidage performant en salle d'exposition peut rencontrer des difficultés dans un entrepôt réel, avec des sols irréguliers et un trafic intense.

Étape 4 : Évaluer la capacité à la hauteur de levage maximale

La capacité nominale indiquée sur une fiche technique ne donne qu'une information partielle. Il est indispensable d'évaluer la charge maximale que votre chariot élévateur à allées étroites peut supporter à sa hauteur de levage maximale. Cette étape permet de faire la différence entre un achat judicieux et une erreur coûteuse.

Chaque chariot élévateur possède un tableau de capacité. Ce tableau indique comment le poids de la charge varie en fonction de la hauteur de levage et du centre de gravité. Un chariot conçu pour une charge de 1 360 kg au niveau du sol peut ne supporter que 900 kg à 9 mètres de hauteur. Le mât fléchit, le système hydraulique est davantage sollicité et la géométrie du châssis décale le centre de gravité vers l'avant. Ces facteurs réduisent la capacité effective à mesure que la hauteur de levage augmente.

Vous devez adapter la capacité de votre chariot élévateur au poids de votre palette la plus lourde, placée au niveau le plus haut de votre rayonnage. Commencez par identifier votre charge maximale. Trouvez la palette la plus lourde de votre stock. Mesurez son poids, ses dimensions et son centre de gravité. Consultez ensuite le tableau de capacité à la hauteur de levage où se trouve cette palette. Si le tableau indique une capacité inférieure au poids de votre charge, vous avez besoin d'un autre chariot élévateur.

Le centre de gravité a une importance souvent sous-estimée. Une palette standard a un centre de gravité situé à 61 cm (24 pouces) de l'axe des fourches. Les caisses surdimensionnées, les matériaux longs et les charges irrégulières déplacent ce centre vers l'avant. Chaque centimètre supplémentaire réduit la capacité de charge utile. Un camion capable de supporter 1 134 kg (2 500 livres) avec un centre de gravité à 61 cm (24 pouces) peut ne supporter que 816 kg (1 800 livres) avec un centre de gravité à 91 cm (36 pouces). Il est impératif de tenir compte de ce décalage avant tout achat.

La hauteur des mâts influe également sur la stabilité. Un camion-grue équipé d'un mât de 12 mètres (40 pieds) présente un balancement plus important à pleine extension qu'un camion équipé d'un mât de 6 mètres (20 pieds). La rotation des fourches ajoute une autre variable. Lorsque les fourches pivotent de 180 degrés, la charge s'éloigne du centre de gravité du camion. Le tableau des capacités tient compte de ce mouvement. Il est impératif de consulter le tableau pour la position pivotée, et non pas seulement pour la position initiale.

Voici une séquence pratique pour évaluer la capacité à la hauteur de levage maximale :

1. Identifiez votre palette la plus lourde et son centre de gravité.

2. Déterminez le niveau de rayonnage où sera placée cette palette.

3. Trouvez la capacité de levage à cette hauteur sur le tableau du camion.

4. Vérifiez que la puissance nominale couvre la position de fourche pivotée si vous utilisez un chariot à tourelle.

5. Ajoutez une marge de sécurité d'au moins 10 % pour les charges dynamiques et la flexion du mât.

Il est également conseillé de tester le chariot élévateur en conditions réelles. Demandez à votre fournisseur une démonstration avec votre charge la plus lourde, placée au niveau le plus haut de votre rayonnage. Observez le comportement du mât : vérifiez le balancement, la dérive hydraulique et la déformation des fourches. Un chariot élévateur stable à 6 mètres peut s'avérer instable à 10,5 mètres. Il est indispensable de voir la machine en fonctionnement à vos hauteurs de travail réelles avant de passer commande.

Les accessoires modifient également la capacité de levage. Un déporteur latéral, un positionneur de fourches ou un pantographe télescopique alourdissent le chariot. Ce poids supplémentaire réduit la charge admissible. Il est donc impératif de soustraire le poids de l'accessoire de la capacité nominale. Un accessoire de 136 kg (300 livres) sur un chariot élévateur de 1 134 kg (2 500 livres) vous laisse une capacité utile de 1 000 kg (2 200 livres). Tenez-en compte dans vos calculs.

Les chariots à tourelle et à mât pivotant présentent des profils de capacité spécifiques. Le mécanisme de rotation alourdit le mât, ce qui réduit la capacité de levage en hauteur par rapport à un chariot à mât rétractable standard de même hauteur. La capacité de rotation a un coût. Assurez-vous que ce compromis soit adapté à votre profil de charge.

Il convient également de tenir compte de l'état du sol à hauteur de levage maximale. Un chariot élévateur soulevant 1 134 kg (2 500 livres) à 10,7 m (35 pieds) exerce une pression considérable sur le sol. Les stabilisateurs supportent cette charge. Si votre sol présente des zones fragiles ou des irrégularités, le chariot élévateur risque de ne pas fonctionner en toute sécurité à hauteur maximale. Une inspection du sol est donc nécessaire avant de finaliser votre évaluation de capacité.

Documentez tout. Notez la capacité à chaque hauteur de levage pour chaque chariot élévateur envisagé. Comparez ces valeurs. Un chariot moins cher à l'achat peut s'avérer plus coûteux à long terme s'il ne peut pas supporter vos charges aux hauteurs requises. La capacité à hauteur de levage maximale n'est pas un détail. C'est une exigence de performance essentielle qui détermine si votre chariot élévateur à allées étroites (VNA) répond à vos besoins opérationnels.

Étape 5 : Comparer les fournisseurs, les services et les pièces

Le choix du chariot élévateur est important, tout comme celui du fournisseur. Un chariot élévateur à allées étroites (VNA) représente un investissement à long terme. Il vous faut un partenaire capable d'assurer le support de cet équipement tout au long de son cycle de vie. Les équipes d'approvisionnement doivent évaluer les fournisseurs selon plusieurs critères avant de signer un bon de commande.

Le tableau ci-dessous présente les principaux critères de comparaison des fournisseurs de chariots élévateurs à allées étroites (VNA) :

Critère de comparaison	Ce que les équipes d'approvisionnement doivent évaluer	Pourquoi c'est important
